Продам АМ синтезатор частот "MAX_VFO_LED"

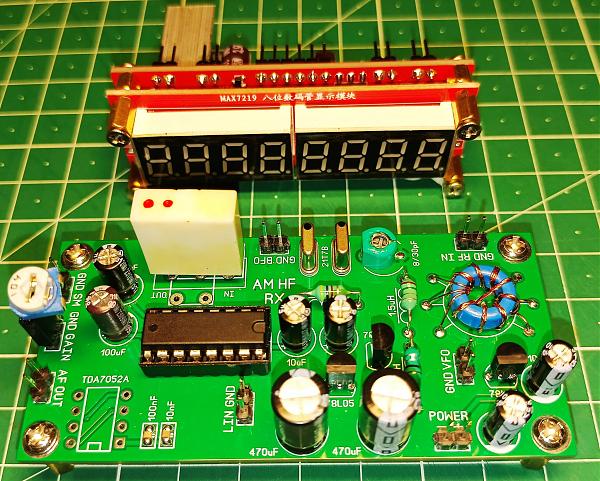

СВ-КВ синтезатор частот «MAX_VFO_LED» для АМ приёмников с двойным преобразованием частоты и АМ передатчиков/трансиверов.

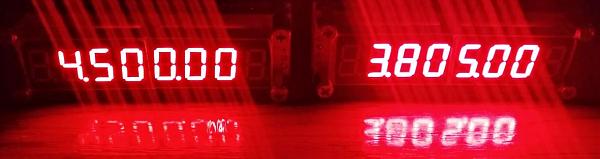

Малогабаритный синтезатор частот «MAX_VFO_LED» со светодиодными индикаторами высотой 0, 36 дюйма или 9, 1 мм, разработан Андреем Радченко (UR3ILF). Синтезатор частот предназначен для приёмников с двумя преобразованиями частоты работающих на средних волнах (СВ) или коротких волнах (КВ) в режиме амплитудной модуляции (АМ) – формирует два выходных VFO (ГПД) и BFO (для первого смесителя) в режиме приёма или один сигнал VFO. Кроме того, в режиме передачи синтезатор формирует один выходной сигнал несущей на выходе (BFO) с частотой равной частоте приёма (указанной на дисплее), что облегчает конструирование АМ передатчика/трансивера. Переключение диапазонов механическое с помощью галетного переключателя с набором резисторов. Раскладка частот преобразования стандартная – частота гетеродина всегда выше частоты ПЧ.

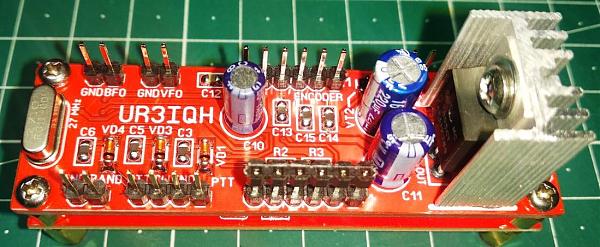

Синтезатор «MAX_VFO_LED» создан на основе микросхемы Si5351 и малогабаритного восьмиразрядного 7- сегментного светодиодного индикатора на драйвере MAX7219. Для управления используется микроконтроллер фирмы Atmel ATmega168. Он позволяет получить один или сразу два выходных сигнала: первого гетеродина (VFO) и опорного гетеродина (BFO) с частотами от 0, 1 до 99, 999 МГц.

Перекрытие рабочих частот выбрано с учётом расположения вещательных АМ радиостанций и границ диапазонов работы радиолюбителей на СВ и КВ участках диапазонов. Кроме того предусмотрен обзорный диапазон со сплошным перекрытием.
Граничные частоты получились такие:
1) Средние волны (СВ) 525…1600 кГц
2) «Пионерский» диапазон 1600…2200 кГц
3) «Тройка» 2700…3300 кГц
4) 75 - 60 м 3800…5000 кГц
5) 52 - 49 м 5000…6300 кГц
6) 41 - 31 м 6300…10000 кГц
7) 25 - 22 - 19 м 10000…16000 кГц
8) 16 - 15 м 16000…20000 кГц
9) 13 - 11 м 20000…28000 кГц
10) Обзорный 100…30000 кГц
При достижении нижней границы диапазона осуществляется переход на верхнюю границу поддиапазона и наоборот, т. е. поддиапазоны закольцованы. Частота гетеродина на выходе всегда выше частоты приёма на величину ПЧ.
Форма выходных сигналов гетеродинов - меандр величиной примерно 3, 0 В (Up-p) при максимальном выходном токе SI5351.

В режиме TX сигнал с частотой несущей формируется на выходе BFO, выход VFO, при этом, отключается!

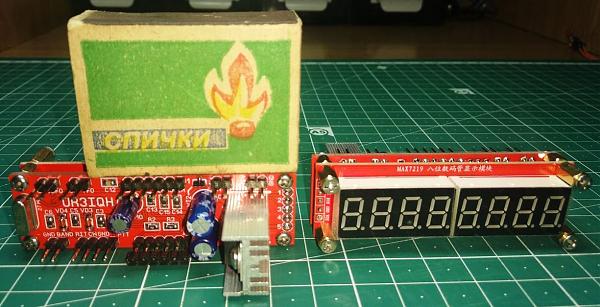

Габаритные размеры 72(Ш)х22(В)х38(Г) мм
Подробности в Телеграм канале t. me/radiokits_dn

Отправка почтой России два раза в месяц, ориентировочно.
Стоимость упаковки и пересылки почтой России или СДЭК - от 450 руб.
Оплата в рублях, подробности по заказу и оплате - через E-mail.
Проживаю в г. Донецке (ДНР)
